选择合适的绕线机是生产线圈的关键是什么？

2019-09-04

次

选择合适的绕线机是生产线圈的关键是什么，环形变压器如何选择合适绕线机？这里，我们将以环形变压器来具体讲讲变压器绕线机的工作原理、操作过程，其中提到了绕线张力的分析（这个是为行内人员准备的干货），环形变压器绕线机的操作过程是非常简单的，但是想要弄好要弄清工作原理、绕线张力等相关知识。

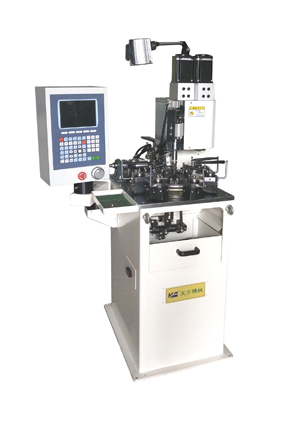

空心绕线机

环形变压器的铁芯是用冷轧硅钢片(厚度为0.23mm-0.35mm)无缝的卷制而成，磁路完全闭合，无漏磁，故其磁性能，高精度激光焊接，氮氢保护真空退火，铁芯电磁指标更是大幅提高。

环形变压器利用环型绕线机绕线快速方便生产效率高，可广泛应用于电子设备中的50Hz、60Hz、400Hz变压器、互感器、电抗器、扼流圈等电磁元件。

变压器绕线机的工作原理

先把导线均匀的缠绕在储线环上，然后再通过梭子把缠绕在储线环上的导线缠绕在骨架上，骨架由伺服电机带动旋转，使导线均匀地排列在骨架上线缠绕到一定量时，再把带通过储线环缠绕在骨架上，然后绕制。

绕线张力的分析

通过生产实践发现，在绕制整个过程中，用适当的力把导线拉紧缠绕在骨架上，是影响绕制好坏的关键所在，因此在下面我们着重说明影响绕线张力的因素。

1.线梭转动部分的磨察力矩

2.线梭部分(包括缠在线梭内的导线)加速度变化引起的惯性力矩。摩擦力矩的主要部分是由张力机构产生的，它阻止线梭的放线运动而把导线拉紧，产生绕线张力。由于绕线环形面及其在绕线齿轮中偏离位置的影响，即使是匀速绕线，线梭的运动速度也小是均匀的，这就产生了由加速度引起的惯性力矩，影响了绕线张力。
