线圈绕线机结构组成介绍

2019-09-04

次

我们都有了解过绕线机的结构，但你有了解过线圈绕线机的结构吗？可能我们对于他们的了解不够，但因为我们的了解不够的话，我们在选择线圈绕线机的时候，可能不知道怎样去选择，所以我们一定需要先了解在去购买，这样对于我们在选择方面会得到很大的优势。所以线圈绕线机厂就给大家讲解一些线圈绕线机的结构。

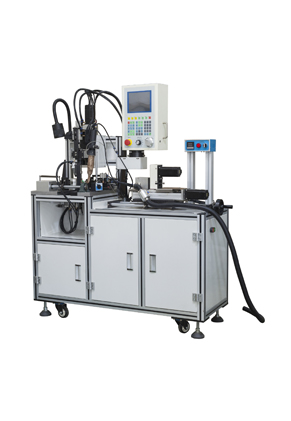

线圈绕线机结构组成介绍

（1）工作转台：由分度步进电机、旋转台、线叉、绕线模头组成，该设备为多任务位线圈绕线机，在绕线同时执行模头预热、剪线、加热、脱模等工艺动作，这需要工作转台按不同工位动作完成。

（2）剪线结构：为气动执行机构，主要是将绕制完成的线圈两端引线剪断。

（3）脱模结构：由分度步进电机、气动脱模组成，将绕制完成的成品从绕线模头取下。

（4）热风系统：设备配置两个可调温度220V热风枪，在绕线前将模头预热，绕线后对线圈进行热风处理便于脱模。

（5）电气控制：包含电气控制箱、触摸屏操作盒。采用DVP-20PM00D运动控制器作为控制核心，触摸屏作为人机交换，伺服电机作为执行机构，实现转轴与排线的准确控制，从而保证绕线的精度。

（6）机架：机架由角钢框架及不锈钢台面组成，并设置脚轮便于移动，当设备到位后可将支脚调低作为稳定支撑。

（7）张力结构：安装于进线部分，作为绕线张力调节，保证线圈绕制时维持张力恒定，张力调节器具有调节旋钮可针对不同需求进行张力调节设定，调整完毕后，张力调节器自动控制绕线张力。

（8）线圈绕线结构：主要由伺服电机、同步齿形带、绕线飞叉组成，是电子凸轮运动中的绕制主轴，铜线经过飞叉旋转绕制于绕线模头上，是线圈绕线机主要运动部件之一。

（9）排线结构：包括伺服电机、直线螺杆、导轨、气动滑叉等，是电子凸轮运动中的排线从轴，在绕线运动中跟随绕线主轴正反向往复运动实现排线动作，是线圈绕线机主要运动部件之一。

以上就是线圈结构的一些介绍，当我们了解这些以后，在我们选购期间会给我们一个很大的优势。
